公路波形護欄板的分類及組成與連接

　　一、波形護欄的分類：

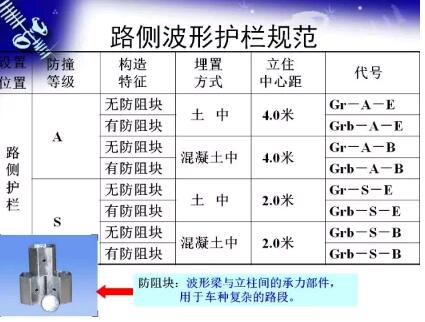

　　波形梁護欄一般按設置地點和防撞等級來分類。

　　1、按設置地點可以分為路側護欄和中央分隔帶護欄。

　　2、按防撞等級可分為A級和S級。S級護欄屬于加強型，適用于路側特別危險的路段使用，A級用于專用公路。

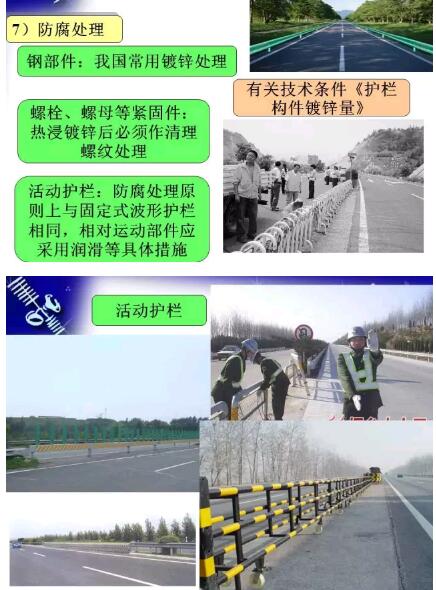

　　材料：優質鋼板經防腐處理

　　制造工序：鋼板成形后進行熱鍍及噴塑。

　　用途：工業、農業、市政、交通等行業的圍欄、裝飾、防護等設施。

　　產品特點：防腐性能好，抗老化，美觀大方。安裝簡便快捷。

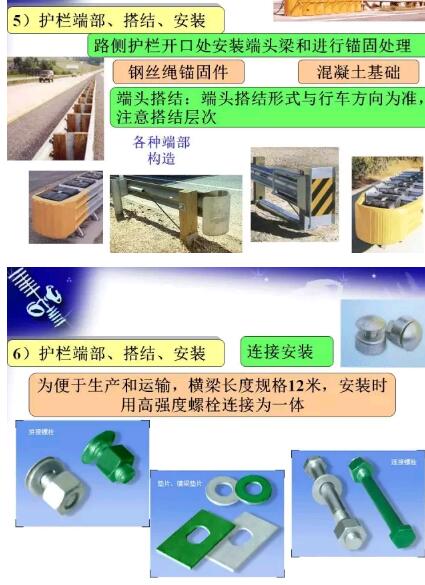

　　二、護欄板的組成與連接

　　目前，世界上主要有日式護欄和美式護欄兩種結構。美式護欄與日式護欄相比較，具有結構簡單、剛度適中，節省材料等特點。其結構設計中要求采用深波紋圓弧形端面橫梁以增加橫梁的截面慣性矩，提高橫梁的剛度和吸能效果。同時深波紋可以減少汽車和橫梁的接觸面每降低汽車與護欄之間的摩擦力，即相應減少了作用于汽車的縱向力，有利于汽車運動軌跡的校正。

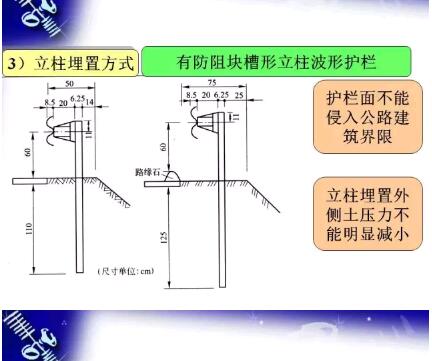

　　1、護欄立柱

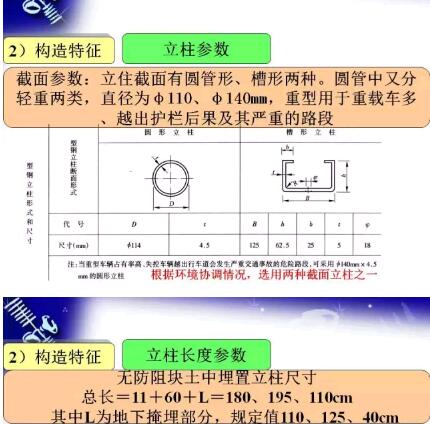

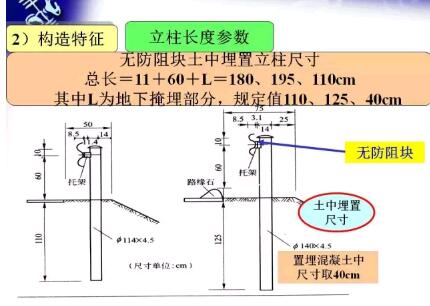

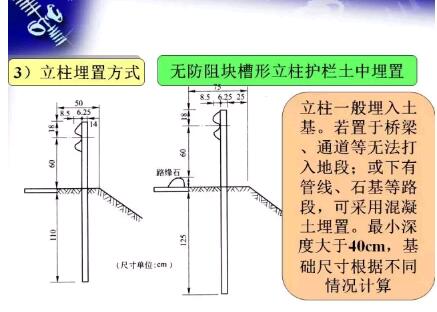

　　根據我國現行的《高速公路交通安全設施設計及施工技術規范(JTJ074-94)》，立柱的總高是1850mm，其中埋入地下深度1100mm。第一類護欄的立柱模型是以外徑140mm，厚度4.5mm的圓柱型鋼管為原型建立的。

　　2、防阻塊

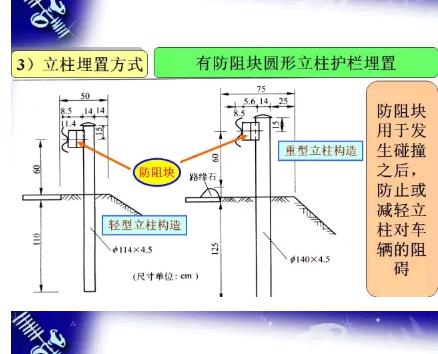

　　在波形護欄板與立柱之間加入防阻塊后的作用：

　　(1)防阻塊本身就是一個吸能機構，因此可以使護欄在受到碰撞后逐漸變形有利于能量的吸收減少乘員傷亡。

　　(2)防阻塊固定在立柱與波形護欄板之間，使得波形護欄板從立柱上懸置出來，失控車輛一單與護欄發生碰撞，不會因為波形護欄板緊靠立柱而使前輪在立柱處絆阻。

　　(3)防阻塊參與護欄整體作用后，可以使碰撞力分配到更多跨結構上，從而使護欄受力更加均勻，使護欄的碰撞軌跡比較圓滑有利于汽車的導向和增加護欄的整體剛度。

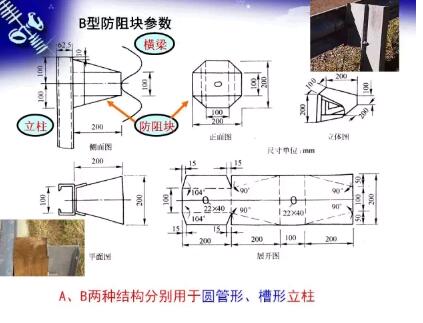

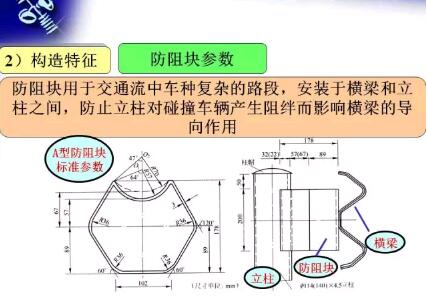

　　防阻塊可以用各種形狀的型鋼來制造。我國行業規范中推薦用A型、B型兩種。A型適用于圓形立柱，是一種六角形的結構。B型是參照法國標準設計的，適用于槽形立柱或其他型鋼立柱。目前，我國大多數高速公路均采用型防阻塊。防阻塊使用的材料模型與波形護欄板相同。

　　客戶的滿意，就是我們的成功，真誠歡迎客戶朋友薦臨公司基地參觀指導，共同攜手共創明天的輝煌!

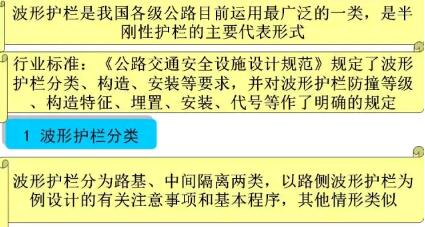

        波形護欄是我國各級公路目前運用最廣泛的一類，是半剛性護欄的主要代表形式。波形護欄分為路基、中間隔離兩類�！豆�路交通安全設施設計規范》規定了波形護欄分類、構造、安裝等要求，并對波形護欄防撞等級、構造特征、埋置、安裝、代號等作了明確的規定。

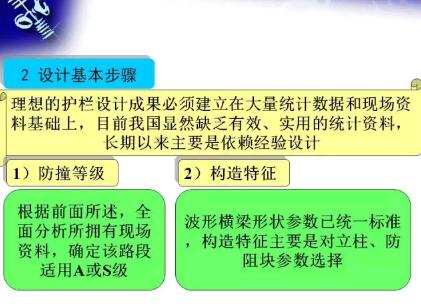

        設計規范
